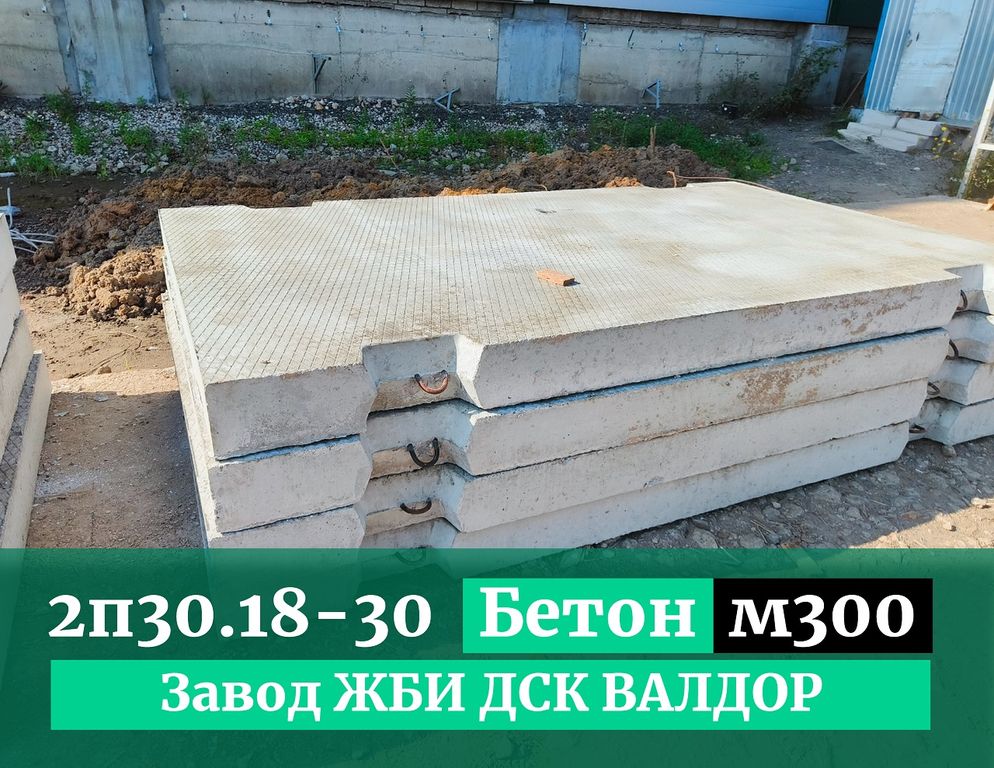

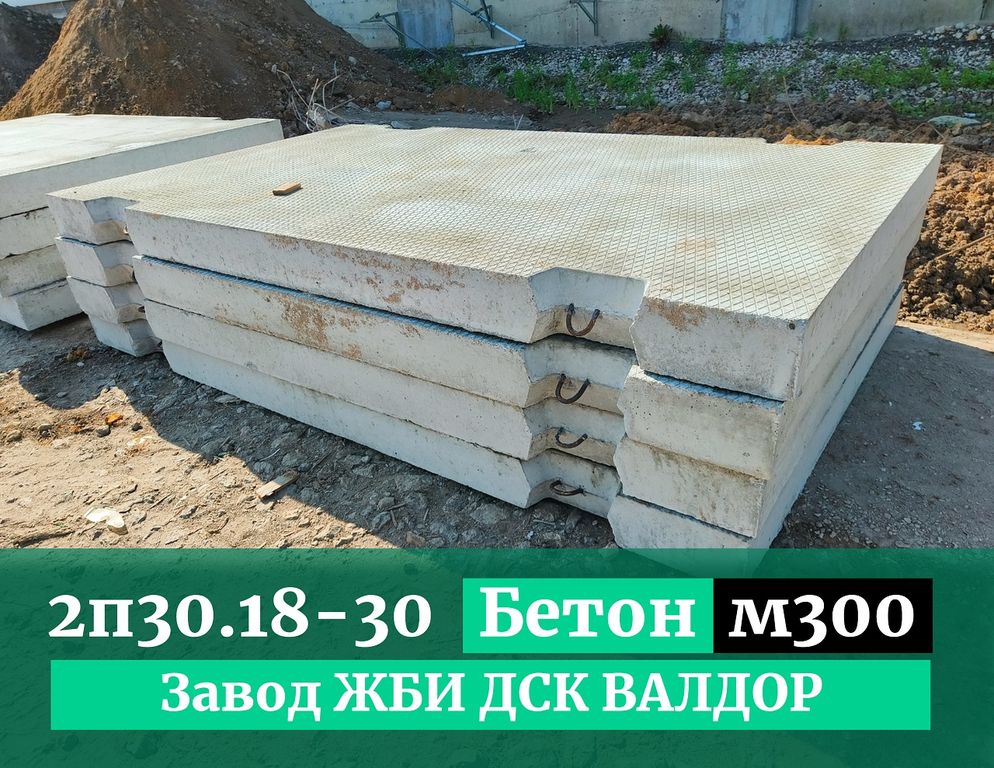

Дорожная плита 2П30.18-30 Т.У.

Плиты железобетонные 2П30.18-30 Т.У. С ненапрягаемой арматурой для покрытия городских и временных дорог

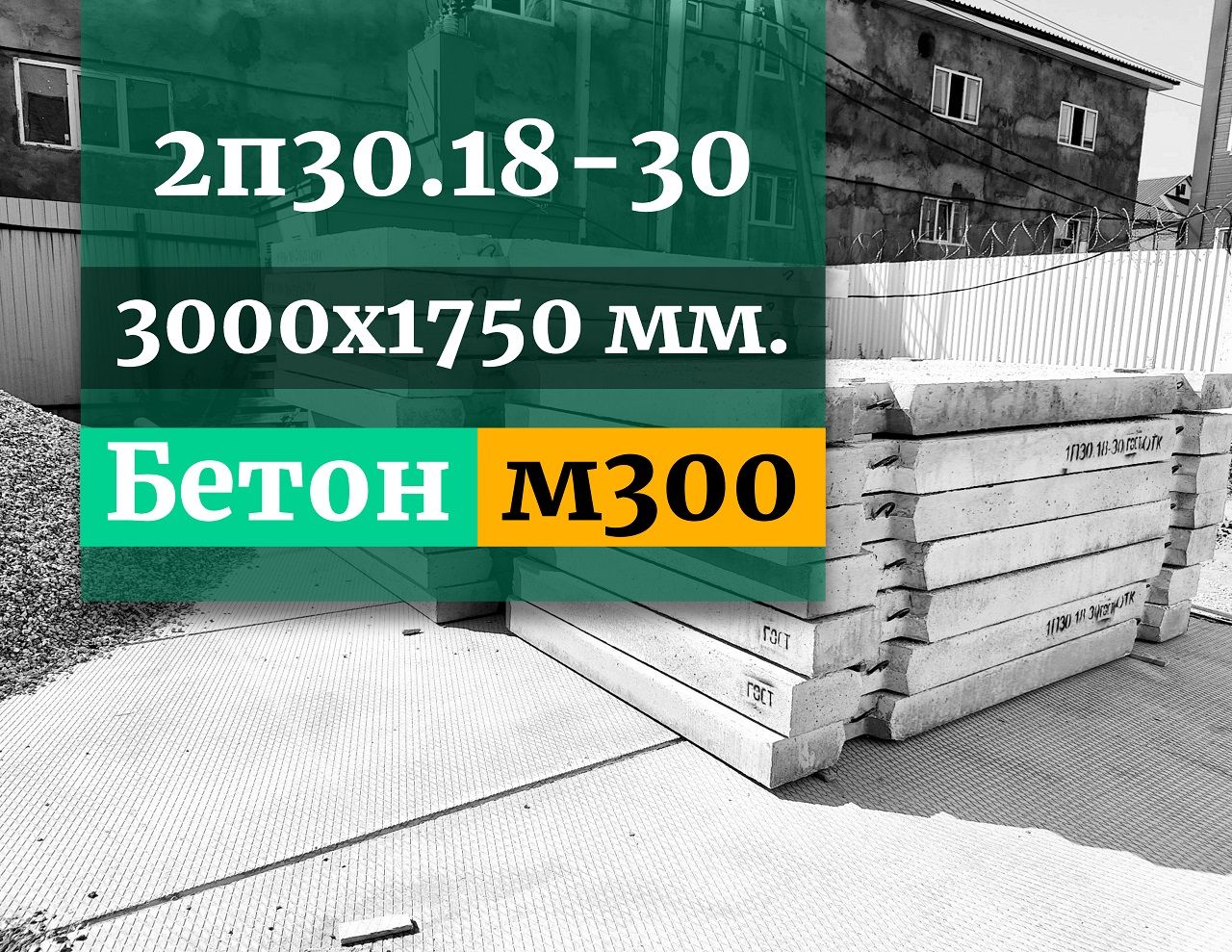

◈Технические характеристики плиты 2П30.18-30 (3000х1750х170 мм.) Т.У.

◉ Габариты плиты: 3000х1750х170 мм

◉ Общая масса: 2200 кг

◉ Бетон: B22,5

◉ Морозостойкость: F150

◉ Водонепроницаемость: W2

◉ Сталь Ст3 25г2с Ф14 Ф12

◉ Нагрузка: 30 тонн

◉ Норма загрузки

◉ Длинномер - до 20 штук

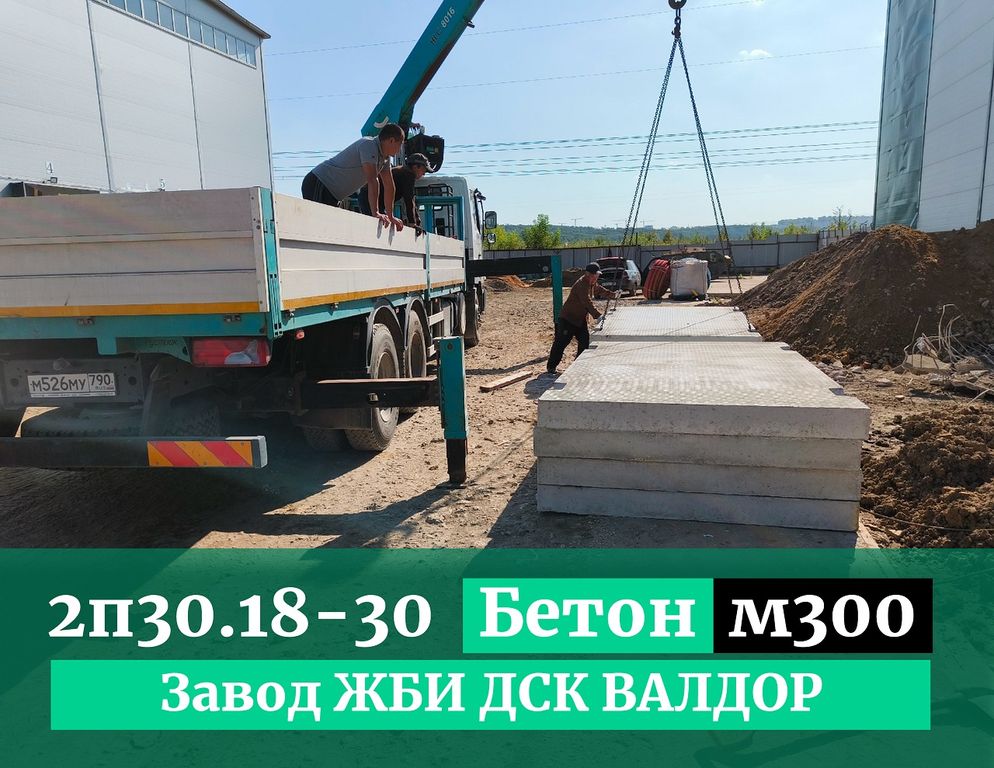

◉ Манипулятор - до 4 штук

◉ Укладка - от 800 руб м2

Купить сейчас

1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку Н-30 и Н-10, и устанавливает конструкцию этих плит. Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °С включ. При применении плит в климатическом подрайоне IVA должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях. Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °С при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях. (Измененная редакция, Изм. № 1)

2. Форма и основные параметры плит - по ГОСТ 21924.0.

3. Технические показатели плит приведены в табл. 1.

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт. 1 - 7. Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIС по ГОСТ 10884 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781.

П р и м е ч а н и е . Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.

ГОСТ 21924.2-84* Плиты железобетонные с ненапрягаемой арматурой для покрытий городских дорог. Конструкция и размеры

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3. 5, 6. (Измененная редакция, Изм. № 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3.

8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.

9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.
